Name: Контактный датчик «AURORA CP-60»
Brand: «AURORA CP-60»
Rating: 4.8 (24 reviews)

О компании

Завод «ЗТМ «АВРОРА» - российский производитель прецизионного измерительного оборудования

Наша миссия - обеспечить ваше производство точными измерительными решениями

Компания «Завод точного машиностроения «АВРОРА» специализируется на разработке и производстве высокоточных измерительных систем для промышленности. Наша продукция используется в машиностроении, авиационной и автомобильной промышленности, а также в научных исследованиях.

Мы сочетаем многолетний опыт в области метрологии с современными технологиями, чтобы предлагать нашим клиентам инновационные решения для контроля качества и точных измерений. Наш завод оснащен современным оборудованием, что позволяет нам контролировать качество на всех этапах производства.

О датчике

В условиях, когда рынок измерительных систем был разделен между продукцией Renishaw и доступным китайским импортом, мы увидели потенциал для создания сильного отечественного продукта. Стратегическое партнерство с «Фондом содействия инновациям» в 2024 году позволило нам трансформировать инженерные идеи в реальность. Результатом интенсивных разработок стал успешный релиз 2025 года — измерительный датчик AURORA CP-60. Мы создали продукт, готовый конкурировать с мировыми лидерами и доказывающий зрелость российских технологий.

Что такое контактный датчик «AURORA CP-60»?

Контактный датчик «AURORA CP-60» — это прецизионный измерительный инструмент, который физически касается детали или инструмента, чтобы получать информацию о размерах, положении или состояния.

Актуальность измерительного датчика определяется возрастающей ролью измерительной техники в промышленности. Причины этого следующие:

Постоянно растущие требования к точности изготавливаемых деталей;
Необходимость уменьшения брака продукции предприятий для создания репутации надежного поставщика;
Усложнение геометрии деталей, возрастающая точность и возможности технологического оборудования;
Растущая автоматизация технических процессов в промышленности с необходимостью максимального исключения субъективных ошибок.

Контактный режим

При воздействии на щуп происходит механический разрыв одного из трех контактов внутри датчика, после чего формируется сигнал. Этот режим подходит для измерения как токопроводящих, так и нетокопроводящих поверхностей с точностью ±1,5-3 мкм.

Режим токов утечки

При подходе щупа к детали на расстоянии примерно 1 мкм, между деталью и щупом происходит ток утечки, после чего формируется сигнал. Этот режим предназначен для измерения только токопроводящих поверхностей с точностью ±0,2-1,3 мкм.

Пример работы датчика «AURORA CP-60»

Посмотрите как работает наш контактный датчик в действии

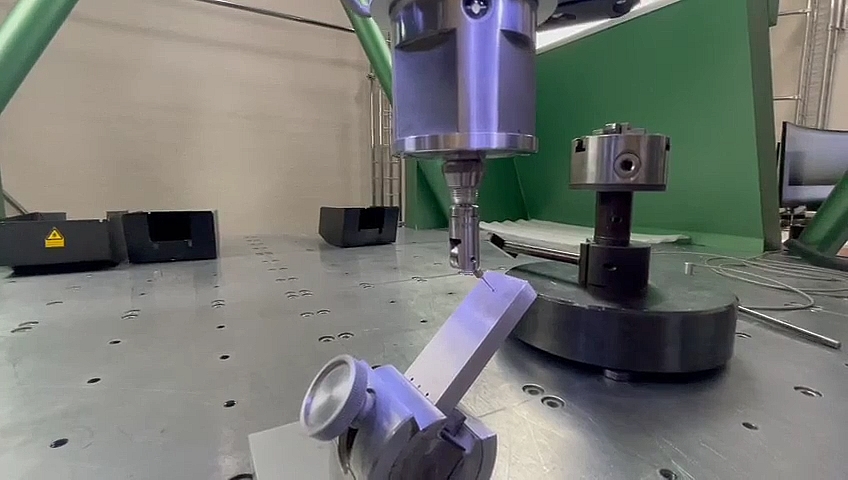

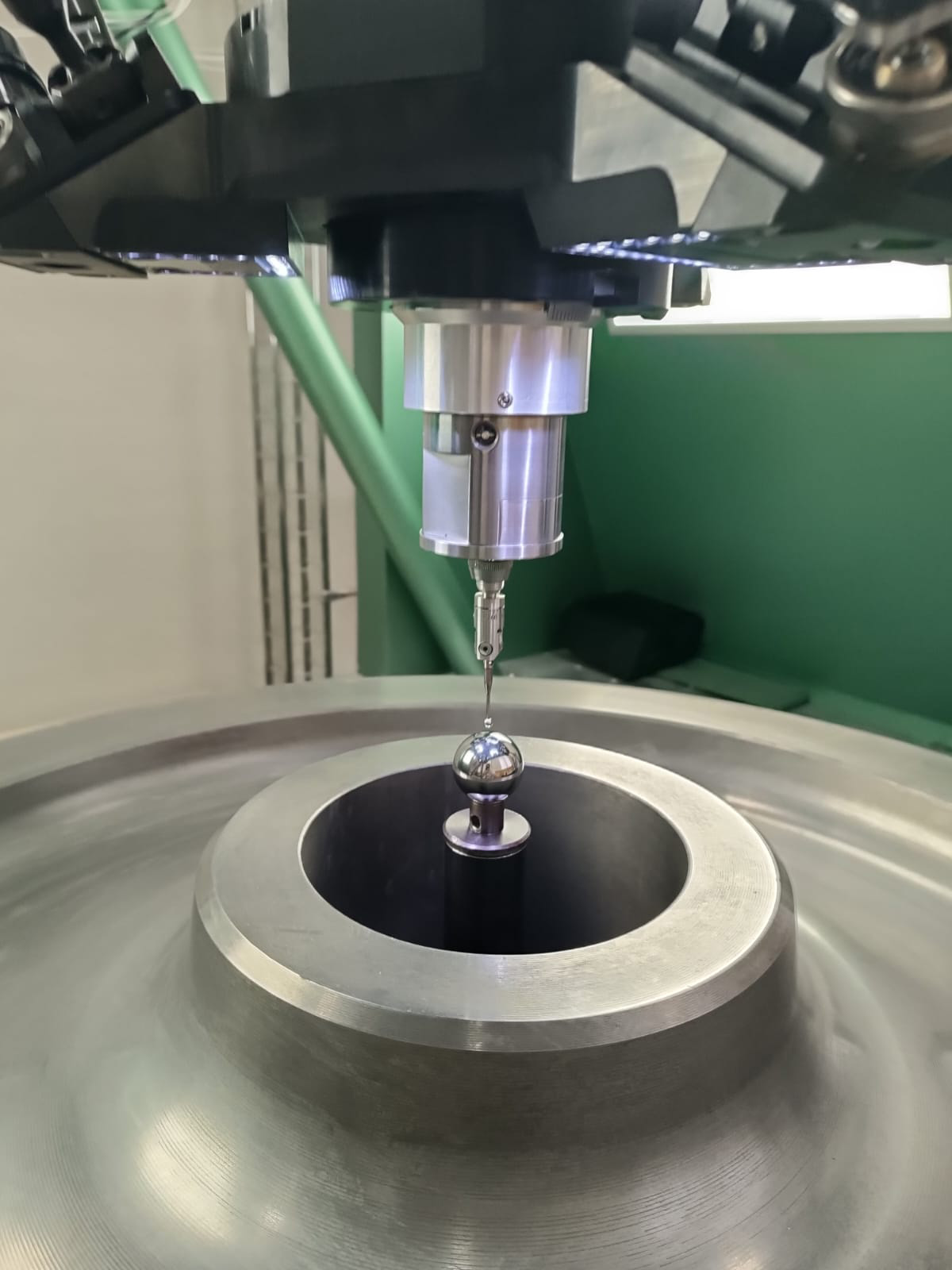

Работа датчика на КИМ

Области применения

Широкий спектр применений в различных отраслях промышленности

Станочное оборудование

Использование в станках для контроля положения инструмента и деталей, обеспечения точности обработки.

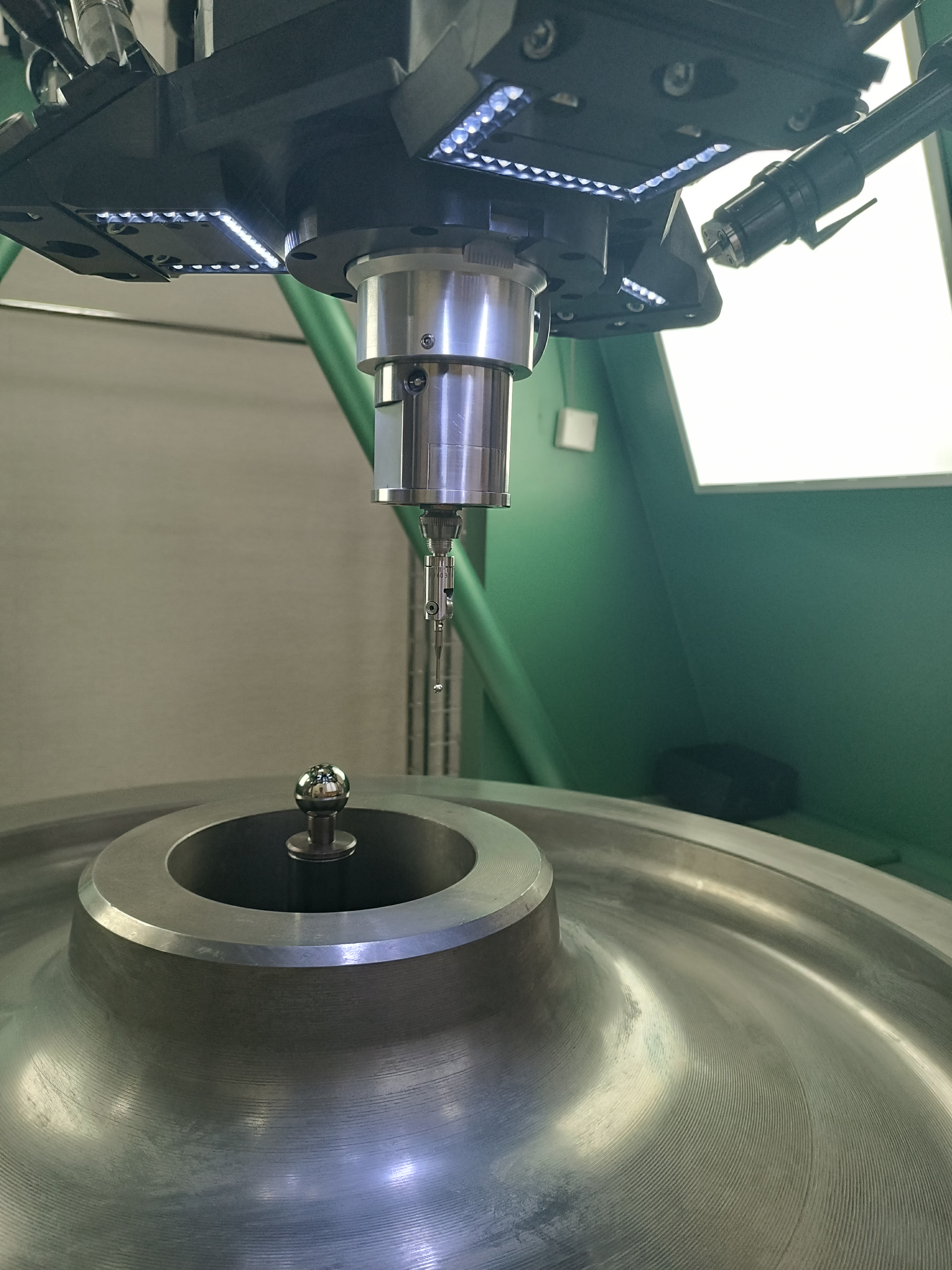

Координатно-измерительные машины (КИМ)

Применение в КИМ для точного измерения геометрических параметров деталей сложной формы.

Автомобилестроение

Контроль качества деталей двигателя, кузова и других компонентов автомобилей.

Судостроение

Контроль качества крупногабаритных деталей судов и морского оборудования.

Аэрокосмическая промышленность

Измерение критически важных компонентов самолетов и космических аппаратов.

Научные исследования

Использование в метрологических лабораториях и научных экспериментах.

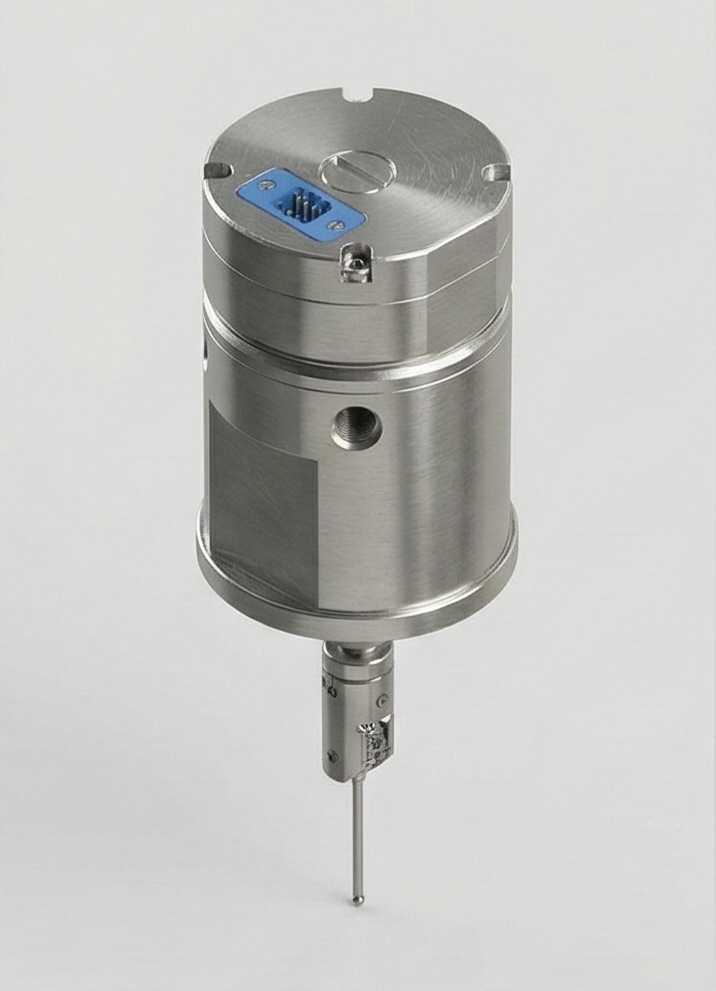

Особенности датчика

Уникальные характеристики, отличающие наш датчик от аналогов

Два режима работы

Уникальная возможность работы в контактном режиме и режиме токов утечки, что значительно расширяет функциональные возможности.

Высокая точность

Точность сканирования токопроводящих поверхностей: ±0,2-1,3 мкм; нетокопроводящих поверхностей: ±1,5-3 мкм.

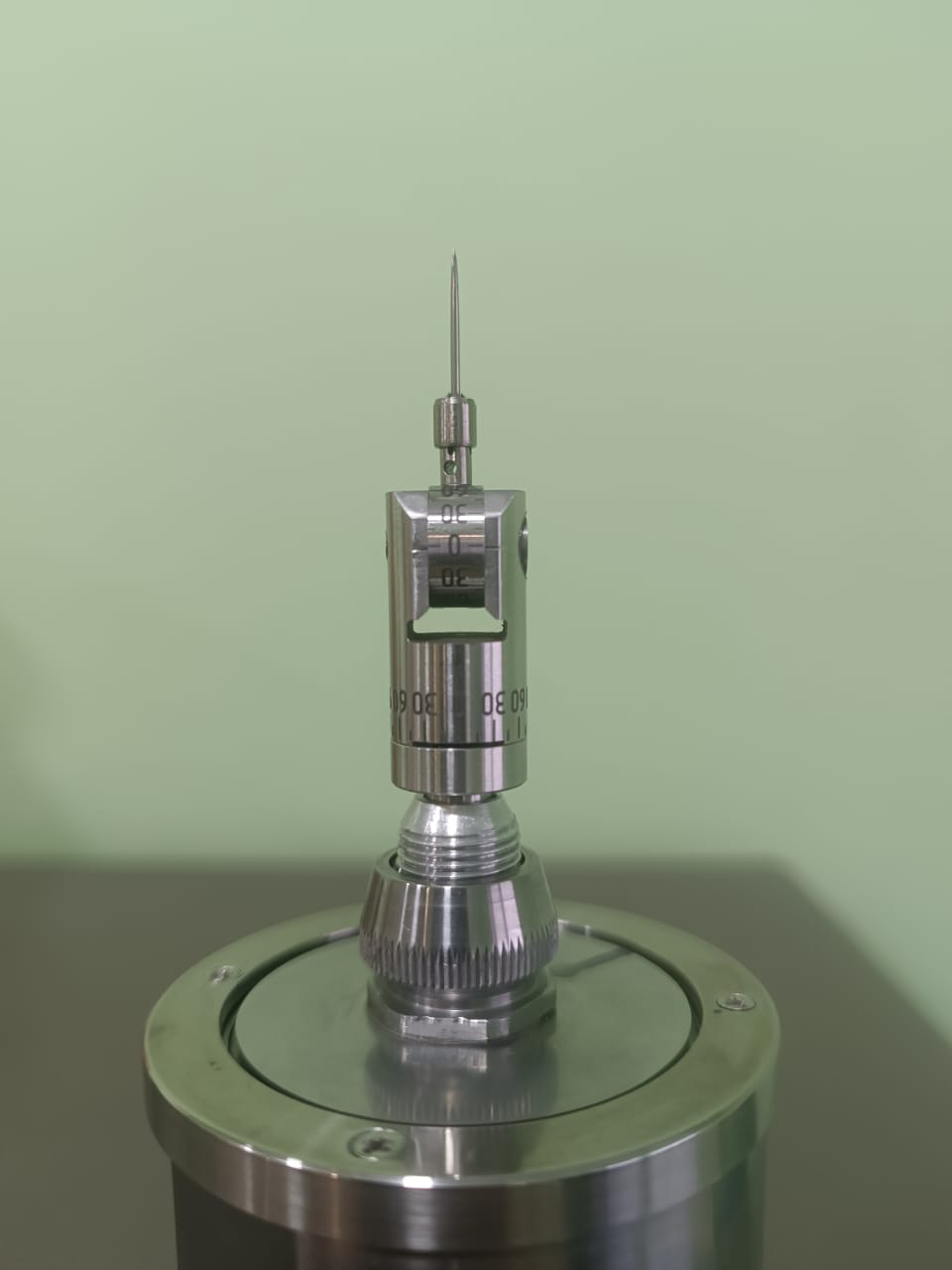

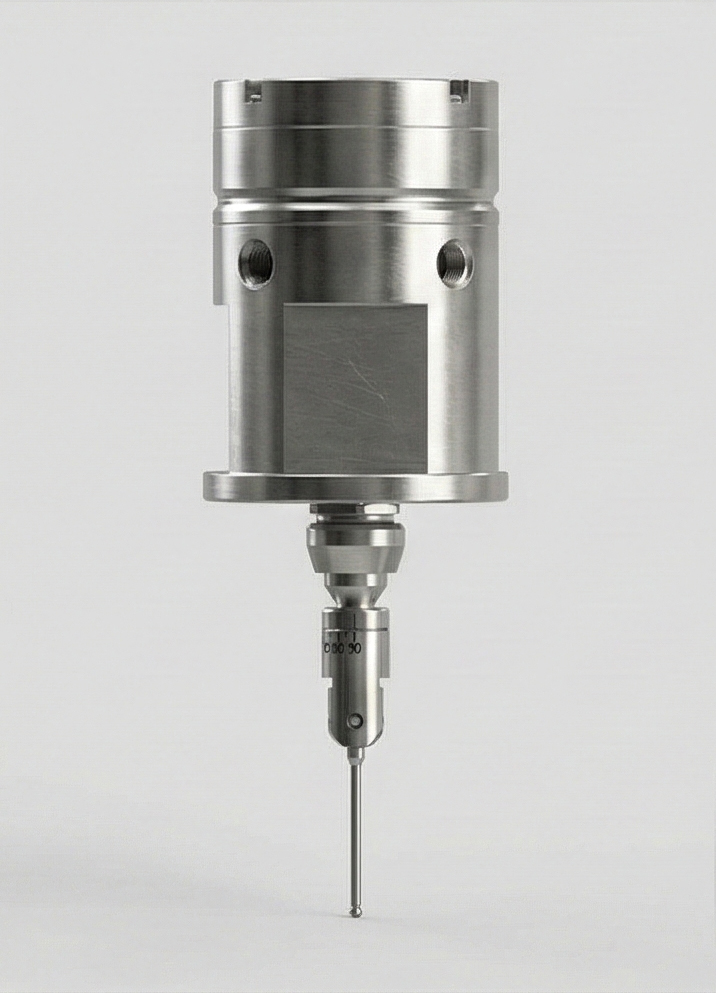

Поворотная голова

Конструкция с поворотной головой обеспечивает точное позиционирование щупов и доступ к труднодоступным элементам деталей.

Аварийная защита

Наличие системы аварийной защиты обеспечивает безопасность работы и сохранность оборудования.

Минимальное усилие срабатывания

Усилие срабатывания для токопроводящих поверхностей составляет менее 0,001N, что минимизирует воздействие на исследуемые поверхности.

Универсальность

Возможность использования как в автономном режиме, так и в составе комплексных производственных систем.

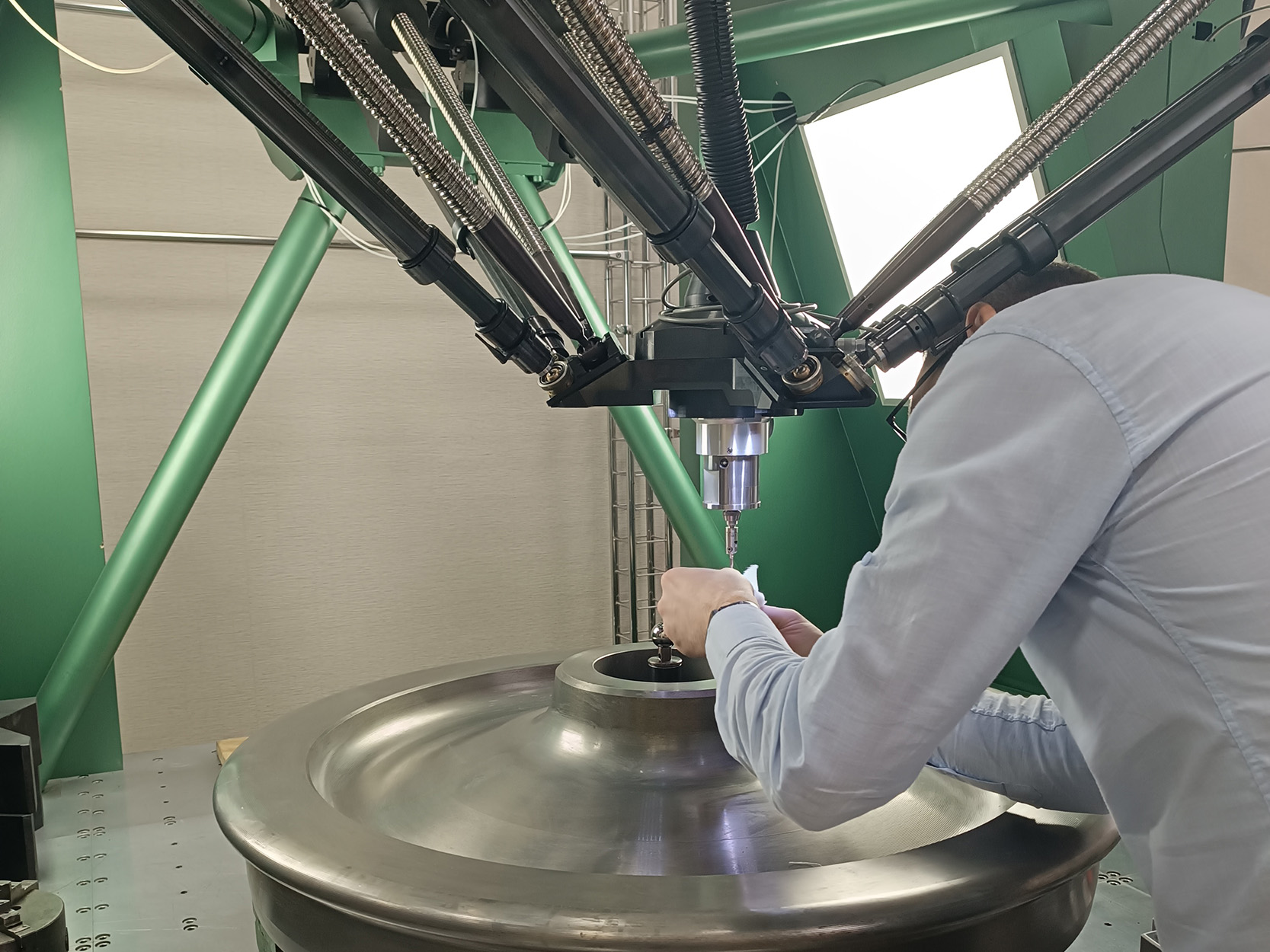

Преимущества

Что получит ваш бизнес при использовании нашего датчика

Почему выбирают наш датчик?

Контактный датчик «AURORA CP-60» не только повышает точность измерений, но и делает процесс более скоростным. Возможность выбора между двумя режимами работы позволяет адаптировать датчик под конкретные задачи, что делает его идеальным решением для широкого спектра применений в современных производственных процессах.

Поворотная голова позволяет выполнять измерения под различными углами, что устраняет необходимость частой смены щупов, значительно ускоряя процесс и повышая его эффективность.

Снижение брака

Высокая точность измерений позволяет минимизировать производственный брак, экономя средства и повышая репутацию компании.

Повышение производительности

Скорость взятия точек 2 точки в секунду и возможность измерений в труднодоступных местах ускоряют процесс контроля качества.

Универсальность применения

Возможность работы с различными материалами и в разных отраслях промышленности делает датчик универсальным инструментом.

Снижение эксплуатационных расходов

Долговечность конструкции и минимальное энергопотребление (не более 0,5 Вт) снижают общую стоимость владения.

Технические характеристики

Подробные параметры контактного датчика «AURORA CP-60»

Параметр	Значение
Размер без щупа	60×60×134 мм
Размер с щупом	60×60×134+Lщ мм
Вес	800 г
Направление измерения	±X, ±Y, ±Z
Требуемый источник питания	не более 0,5 Вт
Напряжение питания	±9 В
Входное напряжение	0,12 В
Выходное напряжение	0…0,24 В
Повторяемость при сканировании токопроводящих поверхностей	±1,3 мкм (6σ) с щупом до 50 мм
Повторяемость при сканировании токопроводящих поверхностей со скоростью взятия точки 1мм/мин	±0,2 мкм (6σ) с щупом до 50 мм
Повторяемость при сканировании нетокопроводящих поверхностей	3 мкм (6σ) с щупом до 50 мм
Повторяемость при сканировании нетокопроводящих поверхностей со скоростью взятия точки 1мм/мин	±1,5 мкм (6σ) с щупом до 50 мм
Усилие срабатывания для токопроводящих поверхностей	0,001 N (типичное минимальное значение)
Усилие срабатывания для нетокопроводящих поверхностей	80 N (типичное минимальное значение)
Максимальная скорость взятия точек в секунду	2

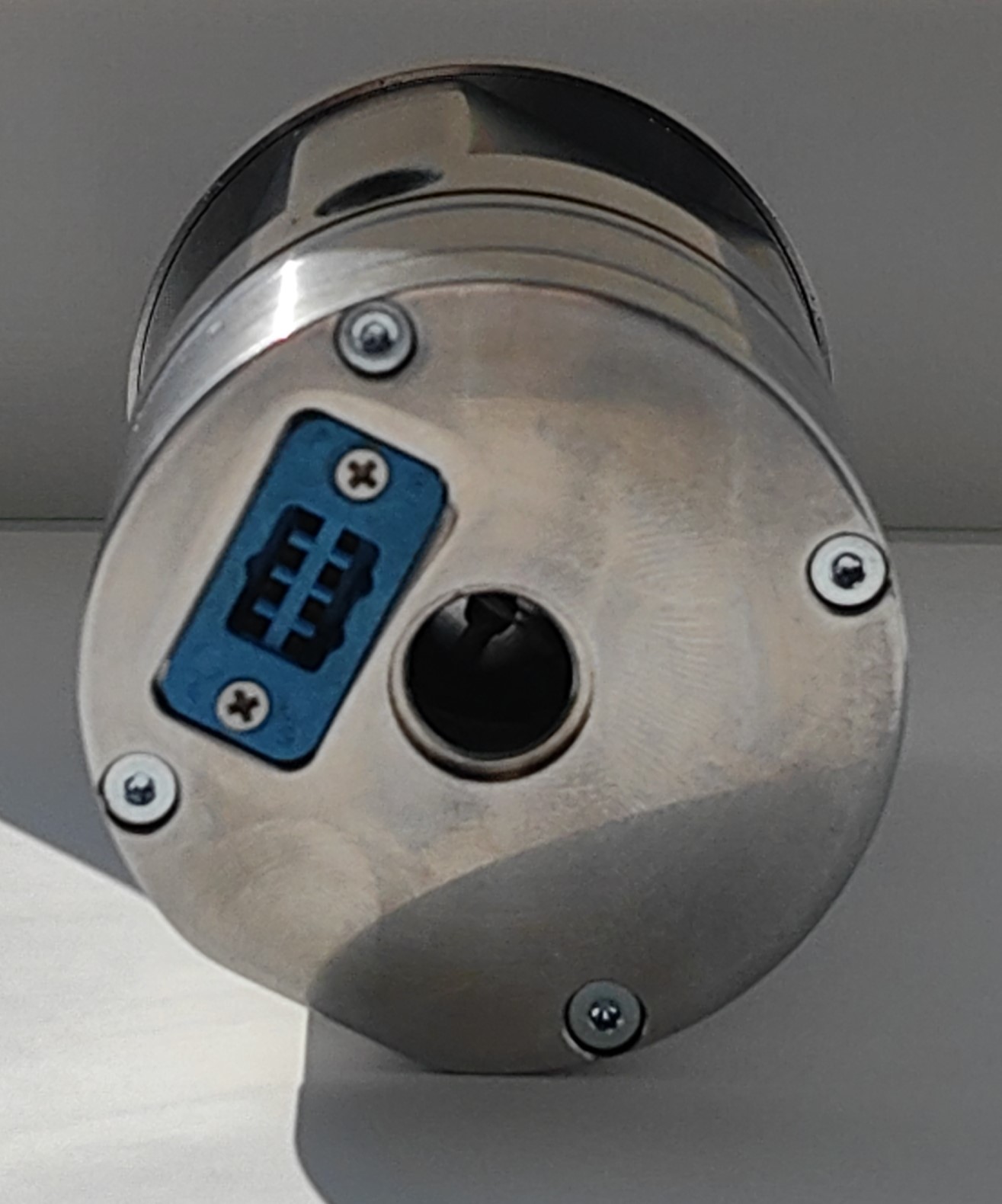

Способ передачи сигнала	проводной, оптическая система передачи(инфракрасная технология)
Регулировка поворотной головы (вручную)	в плоскости XY ±90°, в плоскости ZX и ZY ±120°
Наличие аварийной защиты	наличие
Хвостовик датчика	изготавливается под заказчика
Индикация	Белый индикатор – касание по току утечки Красный индикатор – механический отрыв контакта

Часто задаваемые вопросы

Ответы на самые популярные вопросы о нашем датчике

В чем основное отличие контактного режима от режима токов утечки?

Контактный режим предполагает физическое касание щупом поверхности детали, при котором происходит механический разрыв контакта внутри датчика. Этот режим подходит для измерения как токопроводящих, так и нетокопроводящих поверхностей. Режим токов утечки работает на расстоянии около 1 мкм от поверхности, когда между щупом и деталью возникает ток утечки. Этот режим предназначен только для токопроводящих поверхностей и обеспечивает более высокую точность измерений.

Какие материалы можно измерять с помощью этого датчика?

В контактном режиме датчик может работать с любыми материалами - как токопроводящими (металлы), так и нетокопроводящими (пластики, керамика, композиты). В режиме токов утечки датчик работает только с токопроводящими материалами. Это делает датчик универсальным инструментом для различных отраслей промышленности.

Какова точность измерений датчика?

Точность сканирования токопроводящих поверхностей составляет ±1,3 мкм (6σ) с щупом до 50 мм. Для нетокопроводящих поверхностей точность составляет ±3 мкм (6σ) с щупом до 50 мм. Такая высокая точность делает датчик идеальным решением для прецизионных измерений в машиностроении и других отраслях, где важна точность.

Каков срок службы датчика?

Срок службы датчика зависит от условий эксплуатации и интенсивности использования. При нормальных условиях эксплуатации и своевременном обслуживании датчик может прослужить более 10 лет. Конструкция датчика предусматривает возможность замены изнашиваемых компонентов, что продлевает общий срок службы оборудования.

Как осуществляется подключение и настройка датчика?

Датчик подключается через проводной, так и беспроводной интерфейсы. Настройка осуществляется с помощью специализированного программного обеспечения, которое поставляется вместе с датчиком. Мы также предоставляем подробную документацию и техническую поддержку для помощи в настройке и интеграции датчика в вашу производственную систему.

Предоставляется ли обучение работе с датчиком?

Да, мы предоставляем комплексное обучение для ваших специалистов. Обучение включает теоретическую часть о принципах работы датчика и практические занятия по настройке, эксплуатации и обслуживанию оборудования. Обучение может проводиться как на нашем производстве, так и на территории заказчика.

Какие гарантии вы предоставляете?

Мы предоставляем гарантию 1 год. Гарантия покрывает все дефекты материалов и изготовления. В течение гарантийного периода мы бесплатно устраняем любые неисправности, возникшие по вине производителя. Также мы предлагаем постгарантийное обслуживание и техническую поддержку.

Возможна ли адаптация датчика под специфические задачи?

Да, мы предлагаем услуги по адаптации датчика под специфические задачи заказчика. Это может включать изменение конструкции хвостовика, разработку специальных щупов, изменение параметров работы и другие модификации. Наши инженеры готовы обсудить ваши требования и предложить оптимальное решение.
